Стад-болты SD1-А от завода-производителя ТехноПромСтрой
с керамическим кольцом в комплекте
ГОСТ Р 55738-2013
соответствие стандарту на шпильки и керамические кольца
Сертификаты
сертификат соответствия и техдокументация
Быстрая отгрузка
изделия в наличии, отгружаем с кольцами
Стад-болты SD1-А — характеристики
Стад-болты (приварные анкерные упоры) — цельные металлические шпильки без резьбы с массивной головкой, которые привариваются к стальной балке или колонне через профилированный настил. После заливки бетоном они обеспечивают совместную работу стального профиля и бетонной плиты в сталежелезобетонных перекрытиях.
В комплект поставки входит керамическое кольцо для дуговой сварки — оно защищает зону сварки и удерживает расплавленный металл, обеспечивая надёжное закрепление шпильки на поверхности.
| Параметр | Значение |
|---|---|
| Диаметр стержня (d1) | 16, 19, 22, 25 мм |
| Длина шпильки (l2) | 100–225 мм, шаг 25 мм |
| Форма головки | Плоская, с шайбой |
| Комплектация | Стад-болт + керамическое кольцо UF для сварки |
| Материал | Сталь, аналогичная материалу немецких производителей |
| Стандарт | ГОСТ Р 55738-2013 (аналог ISO 13918:2008) |
| Область применения | Профнастил для сталебетонных перекрытий, несущий профнастил для перекрытий |
Применение стад-болтов SD1-А
Сталебетонные перекрытия
обеспечивают совместную работу профнастила и бетона
Несъёмная опалубка
надёжное соединение элементов конструкции при заливке
Промышленное и мостовое строительство
применяются с 2012 года как аналог упоров Нельсона
Стад-болты SD1-А изготавливаются из стали, аналогичной материалу немецких производителей, с независимой приёмкой каждой партии и системой сквозного контроля качества.
Ниже — фотографии стад-болтов и керамических колец (добавьте свои через медиабиблиотеку Elementor):
Размеры стад-болтов и керамических колец, мм
| d1 | 16 | 19 | 22 | 25* |
|---|---|---|---|---|
| d5 ± 0,3 (диам. головки) | 32 | 32 | 35 | — |
| d3 ± 0,3 (диам. кольцевого валика) | 21 | 23 | 29 | — |
| h3 ± 0,5 (высота головки) | 8 | 10 | 10 | — |
| h4 (высота кольцевого валика) | 4.5 | 6 | 6 | — |
| l1 | l2+4мм | l2+5мм | l2+5мм | — |
| Керамическое кольцо | UF16 | UF19 | UF22 | UF25* |
* Геометрия для Ø25 мм у поставщика не опубликована — уточнить у производителя.
| l2, мм | Ø16, кг | Ø19, кг | Ø22, кг |
|---|---|---|---|
| 100 | 0.198 | 0.270 | 0.354 |
| 125 | 0.237 | 0.321 | 0.426 |
| 150 | 0.273 | 0.373 | 0.495 |
| 175 | 0.313 | 0.420 | 0.568 |
| 200 | 0.350 | 0.488 | 0.641 |
| Обозначение | D7 | d8 | d9 | h2 |
|---|---|---|---|---|
| UF16 | 16.3 | 26 | 30 | 13 |
| UF19 | 19.4 | 26 | 30.8 | 16.7 |
| UF22 | 22.8 | 30.7 | 38.5 | 18.5 |
Чертёж стад-болта и керамического кольца
Бесплатная консультация
Заполните форму обратной связи и мы поможем подобрать типоразмер стад-болтов под ваш профнастил и проект
Сколько стоят стад-болты SD1-А
Цена зависит от диаметра и длины шпильки — чем больше типоразмер, тем выше цена за штуку, но ниже цена в пересчёте на упаковку за счёт меньшего числа штук в комплекте. В стоимость входит керамическое кольцо для сварки.
-
SD1-А 16×100 113,81 ₽/шт · 73 974 ₽/уп
Комплект: 1 шт. в упаковке 650 шт., включает керамическое кольцо для сварки
-
SD1-А 16×125 128,38 ₽/шт · 70 608 ₽/уп
Комплект: 1 шт. в упаковке 550 шт., включает керамическое кольцо для сварки
-
SD1-А 16×150 142,95 ₽/шт · 64 329 ₽/уп
Комплект: 1 шт. в упаковке 450 шт., включает керамическое кольцо для сварки
-
SD1-А 16×175 157,52 ₽/шт · 55 133 ₽/уп
Комплект: 1 шт. в упаковке 350 шт., включает керамическое кольцо для сварки
-
SD1-А 16×200 172,10 ₽/шт · 51 630 ₽/уп
Комплект: 1 шт. в упаковке 300 шт., включает керамическое кольцо для сварки
-
SD1-А 19×100 144,56 ₽/шт · 72 278 ₽/уп
Комплект: 1 шт. в упаковке 500 шт., включает керамическое кольцо для сварки
-
SD1-А 19×125 166,41 ₽/шт · 74 886 ₽/уп
Комплект: 1 шт. в упаковке 450 шт., включает керамическое кольцо для сварки
-
SD1-А 19×150 184,62 ₽/шт · 64 618 ₽/уп
Комплект: 1 шт. в упаковке 350 шт., включает керамическое кольцо для сварки
-
SD1-А 19×200 224,69 ₽/шт · 56 172 ₽/уп
Комплект: 1 шт. в упаковке 250 шт., включает керамическое кольцо для сварки
-
SD1-А 22×100 200,61 ₽/шт · 100 307 ₽/уп
Комплект: 1 шт. в упаковке 500 шт., включает керамическое кольцо для сварки
-
SD1-А 22×125 213,40 ₽/шт · 85 359 ₽/уп
Комплект: 1 шт. в упаковке 400 шт., включает керамическое кольцо для сварки
-
SD1-А 22×150 238,55 ₽/шт · 76 335 ₽/уп
Комплект: 1 шт. в упаковке 320 шт., включает керамическое кольцо для сварки
-
SD1-А 22×175 267,78 ₽/шт · 69 623 ₽/уп
Комплект: 1 шт. в упаковке 260 шт., включает керамическое кольцо для сварки
-
SD1-А 22×200 293,42 ₽/шт · 58 683 ₽/уп
Комплект: 1 шт. в упаковке 200 шт., включает керамическое кольцо для сварки
-
SD1-А 22×225 322,68 ₽/шт · 48 402 ₽/уп
Комплект: 1 шт. в упаковке 150 шт., включает керамическое кольцо для сварки
-
SD1-А 25×100 236,74 ₽/шт · 82 860 ₽/уп
Комплект: 1 шт. в упаковке 350 шт., включает керамическое кольцо для сварки
-
SD1-А 25×125 273,17 ₽/шт · 81 950 ₽/уп
Комплект: 1 шт. в упаковке 300 шт., включает керамическое кольцо для сварки
-
SD1-А 25×150 305,96 ₽/шт · 73 430 ₽/уп
Комплект: 1 шт. в упаковке 240 шт., включает керамическое кольцо для сварки
-
SD1-А 25×175 342,38 ₽/шт · 68 475 ₽/уп
Комплект: 1 шт. в упаковке 200 шт., включает керамическое кольцо для сварки
-
SD1-А 25×200 375,16 ₽/шт · 56 274 ₽/уп
Комплект: 1 шт. в упаковке 150 шт., включает керамическое кольцо для сварки
-
SD1-А 25×225 411,59 ₽/шт · 41 159 ₽/уп
Комплект: 1 шт. в упаковке 100 шт., включает керамическое кольцо для сварки
Наши профили для сталебетонных перекрытий

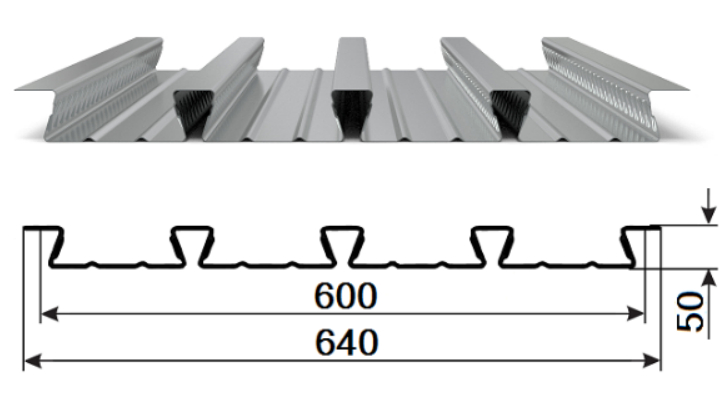

СКН 50Z-600
Профнастил для сталебетонных перекрытий, высота гофры 50 мм

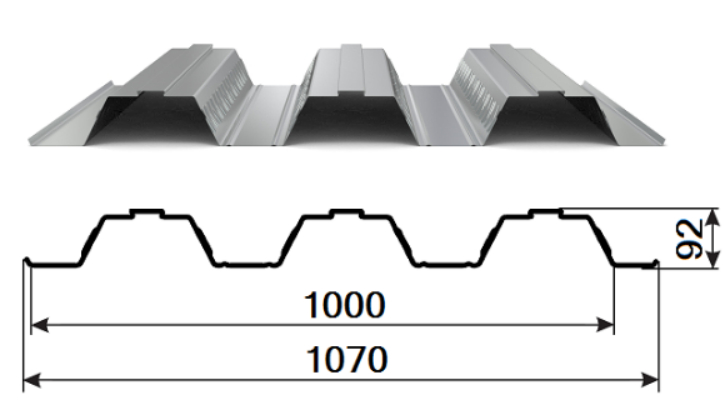

СКН 90Z-1000
Профнастил для сталебетонных перекрытий, высота гофры 90 мм
